탄소강 배관과 SUS(스테인리스) 배관의 스케줄(Schedule)별 두께와 외경 비교표

1️⃣ 배관 기본 정보

• 탄소강 배관(Carbon Steel Pipe): 일반 배관용, 내압이 높거나 산업용 배관에 많이 사용
• 스테인리스 배관(Stainless Steel Pipe, SUS Pipe): 내식성이 뛰어나 화학, 식음료, 제약 등 분야에 사용

배관 선택 시 재질, 스케줄, 외경, 두께 등을 확인해야 적절한 내압과 설치 가능성을 판단할 수 있음



---

2️⃣ 스케줄(Schedule)과 의미

• Schedule(Sch.): 배관 두께를 나타내는 기준
• 숫자가 클수록 두꺼움 → 내압 강도 증가
• 예: Sch.10, Sch.20, Sch.40, Sch.80, Sch.160 등

반응형

---

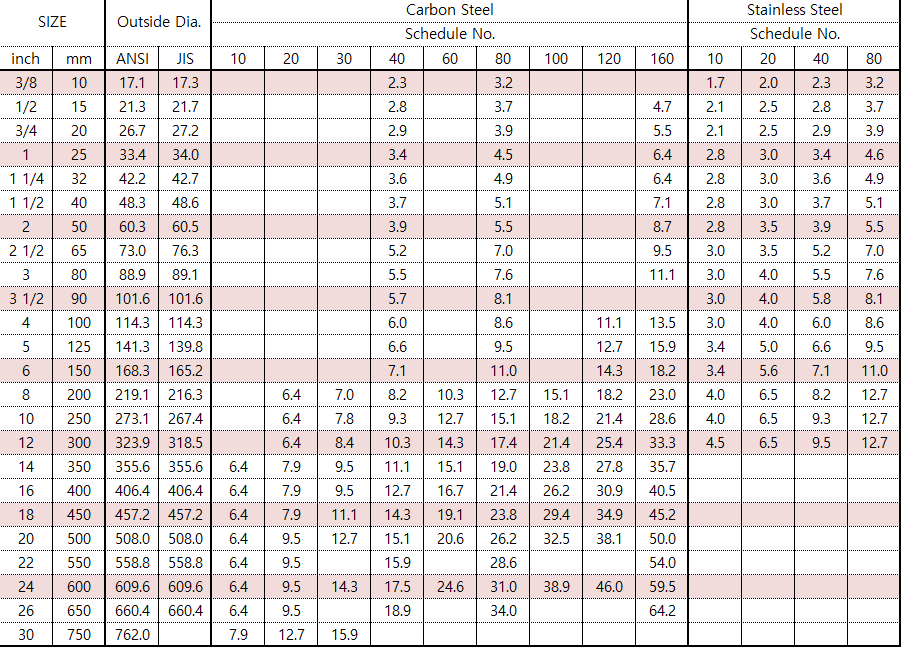

3️⃣ 배관 외경(OD) 및 두께(Thickness) 비교



위 표는 대표적인 배관 외경과 두께 예시이며, CS(탄소강)와 SUS 배관은 외경은 동일하지만 재질 강도에 따라 허용 압력과 선택 스케줄이 달라짐

---

4️⃣ 정리 포인트

• 외경(OD)은 재질과 상관없이 동일
• 두께는 스케줄 숫자가 클수록 증가
• 사용 목적에 따라 CS 또는 SUS 선택
• 설계 기준: 내압, 부식, 설치 환경 고려
