배관공사는 건축물의 급수, 배수, 난방, 냉방, 소방 등 설비 기능을 담당하는 핵심 공정입니다. 배관의 누수, 기울기 불량, 간섭 시공 등은 시공 이후 치명적인 하자나 유지보수 비용 증가로 이어질 수 있어, 정확한 시공과 철저한 검측이 반드시 필요합니다.
🧰 배관공사란?
배관공사는 건축물 내외부에 급수, 온수, 배수, 소방, 위생, 냉난방 등 유체(물, 증기, 공기 등)를 이동시키기 위한 관(파이프)을 설치하는 기계설비 공종입니다.
주요 공정 항목은 다음과 같습니다:
- 급수 및 온수 배관 설치
- 배수 및 통기관 설치
- 냉·난방 배관 설치
- 소방 배관(살수, 옥내소화전 등)
- 위생기구 연결배관
- 보온재 및 동파방지 시공
📋 검측요청이란?
배관공사 검측요청은 시공자가 도면 및 시방서에 따라 배관이 정확히 설치되었는지를 감리자 또는 발주자에게 확인 요청하는 공식 절차입니다. 특히 배관은 은폐공사(천장 위, 벽체 내)가 많기 때문에 시공 후 즉시 검측하지 않으면 확인이 어렵습니다.
☑️배관공사 검측 절차
① 배관 자재 반입 및 규격 확인
② 배관 라인 설치 (도면 준수, 기울기 확보 등)
③ 용접 및 연결부 시공 완료
④ 검측요청서 제출
⑤ 현장 검측 (누수, 기울기, 지지대 등 점검)
⑥ 승인 후 보온 및 은폐 처리
📌 Tip: 은폐 전 사진촬영, 수평계로 기울기 확인, 배관 시험기록은 필수!
⚠️ 검측요청서 작성 시 주의사항
- 공사명과 위치, 일자를 명확히 기재
- 시공내용 요약 (설치 길이, 높이, 수량 등)
- 설계도면 번호와 일치 여부 확인
- 시공 전/후 사진 첨부
- 관련 자재의 납품서 및 품질시험 성적서 포함
예시1)
| 항목 | 내용 |
| 공종 | 배관공사 |
| 세부공종 | 급수배관 (냉수/온수) |
| 위치 | 2층 공용화장실 천장 내 |
| 도면번호 | P-203 |
| 시공일 | 2025.07.14 |
| 요청일자 | 2025.07.15 |
| 요청자 | ㈜OO건설 기계담당자 |
✅ 배관공사 주요 체크리스트 항목
| 항목 | 점검내용 | 기준 또는 확인사항 |
| 배관 자재 규격 확인 | KS 또는 설계 지정자재 사용 여부 확인 | STS, PB, PEX 등 KS 인증품 |
| 배관 위치 및 경로 | 도면과 일치 여부, 간섭(전기, 구조) 여부 | 도면상 위치 ±20mm 이내 |
| 기울기 확보 | 배수관, 통기관 기울기 확인 | 배수관 1/50 이상, 누적 처짐 없음 |
| 이음부 상태 | 용접·압착·압입 상태, 누수 여부 | 누수 없음, 육안 점검 및 시험 완료 |
| 지지대 설치 | 지지대 간격 및 고정 상태 확인 | 2m 이내, 처짐 없음 |
| 방음 및 진동방지 | 소음이 발생 가능한 지점에 절연 또는 방진재 설치 여부 | 방진고무, 절연 테이프 적용 |
| 배관 시험 | 수압·누수·기밀 시험 여부 및 결과 확인 | 시험기록서 보유, 감리 입회 |
| 보온 및 보호 | 보온재 시공 상태, 단열 및 동파방지 확인 | 관종별 보온재 두께 충족 |
| 은폐 전 상태 | 사진 촬영, 점검 완료 여부 | 시공 전·후 사진 첨부 |
| 마감 관통부 정리 | 슬리브, 코킹, 몰탈 충진 상태 확인 | 방화구획 유지, 단차 없음 |
이 외에도 현장에 따라 항목이 추가되며, 공정의 특수성에 따라 맞춤형 체크리스트를 구성할 수 있습니다.

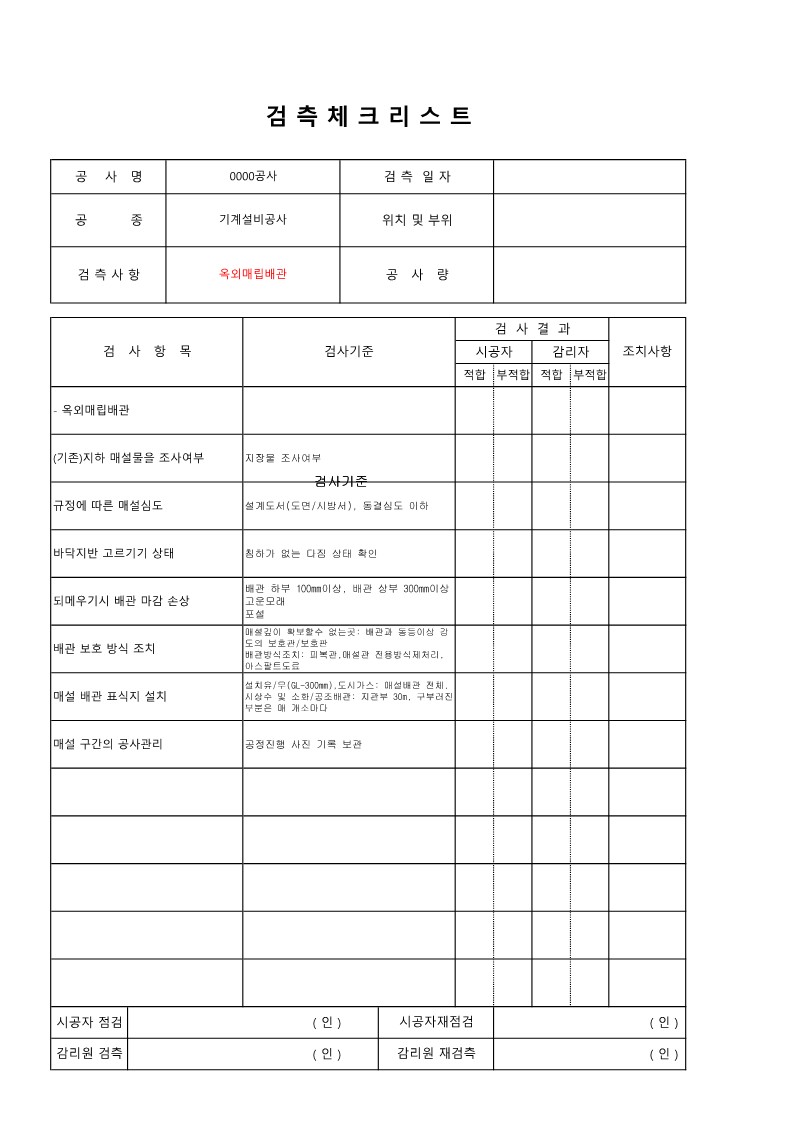

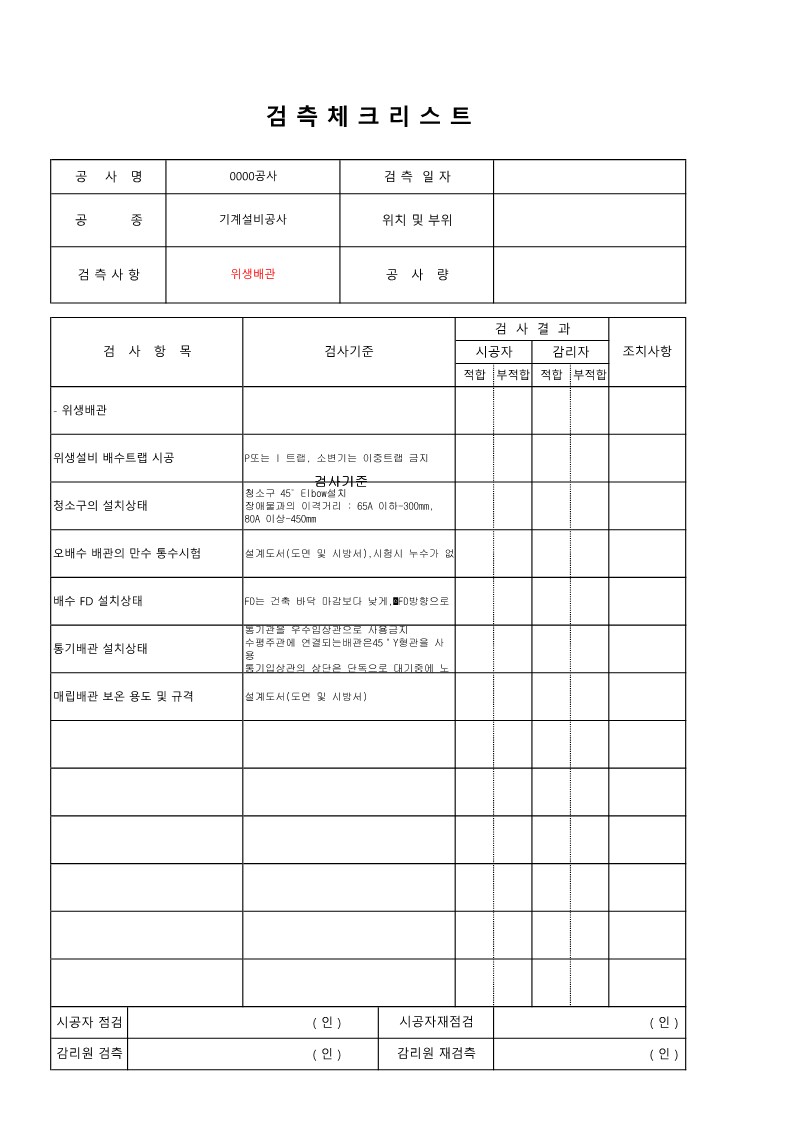

🧾 검측 체크리스트 작성방법
1.공종 : 검측 대상이 되는 작업분야를 기입
2. 세부공종 : 공종 내에서 더 구체적인 작업 분야를 기재
3. 검측일자 : 검측이 진행되는 날짜를 기재(감리측과 날짜 협의)
4. 위치 및 부위 : 검측할 정확한 위치와 특정부분을 기재(첨부: 도면에 표시)
5. 검사항목 : 검측 대상이 되는 구체적인 항목들을 기재
6. 검사기준 : 국가표준, 규정, 제조사의 권장사항 등을 참고하여 검측 항목에 대한 기준 또는 규정을 기재
7. 검사결과 : 적합/ 부적합 또는 O,X 등으로 기재
8. 조치사항 : 검측 결과 부적합한 항목의 경우 취해야 할 조치 및 수정 사항등을 주체적으로 기재
예시1)
| 점검항목 | 상태 | 비고 |
| 배관 경로 도면 일치 여부 | ☐ 적합 ☐ 부적합 | 20mm 편차 있음, 시정 완료 |
| 지지대 간격 2m 이하 | ☐ 적합 ☐ 부적합 | 1800mm 간격 유지 |
| 이음부 용접부 누수 여부 | ☐ 적합 ☐ 부적합 | 시공 후 육안 및 수압시험 완료 |
| 배수관 기울기 확보 | ☐ 적합 ☐ 부적합 | 1/50 기울기 확인됨 |
| 보온재 시공 상태 | ☐ 적합 ☐ 부적합 | PE 보온재 25mm 이상 적용 |
| 은폐 전 사진 촬영 여부 | ☐ 적합 ☐ 부적합 | 전면 촬영 완료 |
| 배관 시험기록 제출 | ☐ 있음 ☐ 없음 | 수압시험 기록서 제출 |
예시2)
- 슬리브설치
- 배관용접
- 그루브조인트접합
- 배관지지
- 배관설치
- 스팀배관설치
- 위생기구설치
- 온도계압력계설치
- 옥외매립배관
- 배관보온
📌 실무 팁: 검측 불승인 방지하려면?
- 시방서, 도면 기준 명확히 파악하고 착수
- 은폐 전 단계별 사진 확보 필수
- 도면 미상 응용부는 감리자와 사전 협의
- 배관 시험은 입회 하에 진행하고 기록 보관
- 간섭 부위는 설치 전 사전 조정 (전기, 덕트 등)
🎯 마무리
배관공사는 공정 초기에 눈에 띄지 않지만, 완공 후 하자가 발생하면 유지관리 비용과 시간이 막대합니다. 따라서 검측요청은 단순 행정 절차가 아닌, 하자 예방의 첫 단추입니다.
