덕트공사는 건축물 내 환기, 공조, 배기 등을 위한 공기 유통 통로(duct)를 설치하는 기계설비공사의 일환입니다. 이 공정은 실내 공기질, 냉·난방 효율, 에너지 절감에 직접적인 영향을 주기 때문에 건축 설비 중에서도 매우 중요한 위치를 차지합니다.
덕트는 일반적으로 아연도금강판(GI), 알루미늄, 스테인리스 등의 소재로 제작되며, 단면은 사각형 또는 원형으로 나뉩니다. 설치 위치에 따라 천장 매립형, 노출형, 기계실 전용 등으로 구분되며, 소음과 열 손실을 최소화하기 위해 방음재 및 보온재가 함께 시공되는 경우가 많습니다.
특히 대형 건축물에서는 공조기(AHU), 환기팬, FCU 등과 연동되어 공기의 흐름을 조절하며, 소방, 전기, 배관 등 타설비와의 간섭이 많아 설계도면에 대한 정확한 이해와 시공 후 검측 절차가 필수적입니다.
덕트공사의 품질은 공기 누기 방지, 냄새 차단, 결로 방지 등에 영향을 주며, 향후 건물 유지관리 및 입주자의 쾌적성에 직접 연관되므로 정밀한 검측과 철저한 사전 점검이 요구됩니다.
🌀 덕트공사란?
덕트공사는 건축물 내부의 환기, 공조, 배기 등의 공기 유통을 담당하는 통로(duct)를 설치하는 설비공사입니다. 일반적으로 공조기, 환기팬, 냉난방기 등의 기계설비와 연결되어 실내 공기질을 관리하는 중요한 공정입니다.
덕트는 크게 원형 또는 사각 단면으로 제작되며, 소재는 아연도금강판(GI), 알루미늄, 스테인리스 등이 사용됩니다. 소음 방지, 단열, 누기 방지 등도 중요 요소로, 품질과 시공 정확성이 매우 중요합니다.
📋 검측요청이란?
덕트 설치 후에는 설계도면과 시방서 기준에 따라 적절히 시공되었는지 검토를 요청하는 절차인 ‘검측요청’을 거쳐야 합니다. 이는 공기흐름 효율, 기밀성 확보, 소음 방지 등 성능에 큰 영향을 미치므로 반드시 시행되어야 합니다.
☑️덕트공사 검측 절차
실제 현장에서는 다음과 같은 순서로 진행됩니다.
① 시공 완료
② 시공사 자체점검 실시
③ 감리자에게 검측요청서 제출
④ 현장 검측 (치수, 설치 상태, 고정 등 점검)
⑤ 수정사항 통보 시 재시공 또는 보완
⑥ 승인 후 도장, 보온 등 후속 공정 진행
📌 Tip: 덕트 내·외부 상태, 실측 치수, 풍량 계산서 등을 사전에 준비해두면 검측이 원활해집니다.
⚠️ 검측요청서 작성 시 유의사항
- 공종 및 세부공종 명확히 기재 (예: 덕트 설치 - 주차장 환기, EPS 환풍 등)
- 설치 위치, 높이, 단면 크기, 재질, 지지방법 등을 구체적으로 표기
- 설계도면번호와 시공내용 비교 가능하도록 구성
- 주요 연결부 및 지지대 사진 첨부
- 소방/배관/전기와의 간섭 여부 확인 포함
예시1)
| 항목 | 내용 |
| 공종 | 덕트설치공사 |
| 위치 | 지하 1층 기계실 |
| 시공일 | 2025.05.15 |
| 도면번호 | HVAC-01 |
| 요청일자 | 2025.05.16 |
| 요청자 | OO건설 기계설비팀 |
예시2)
✅ 덕트공사 주요 체크 항목
| 항목 | 점검내용 | 기준 또는 확인사항 |
| 덕트 재질 | 재질 확인 및 두께 확인 | GI 판 0.5~1.2T 이상, 부식 방지 처리 확인 |
| 덕트 치수 | 단면 크기 및 길이 측정 | 도면과 일치 여부 (±10mm 이내 허용) |
| 설치 위치 | 천장, 기계실 내 위치 확인 | 도면 기준 정확한 위치, 경사 없음 |
| 연결부 고정 | 플랜지, 볼트 체결 상태 점검 | 4개 이상 고정, 누기 방지 패드 사용 여부 |
| 행거 설치 | 지지대 간격 및 수평도 확인 | 2.4m 이내 간격, 수직하중 중심 유지 |
| 단열 및 방음 | 보온재 적용 여부, 흡음재 부착 상태 | 소음 발생 우려 구간에 방진재 및 단열재 부착 확인 |
| 청소 상태 | 설치 전/후 내부 청결 확인 | 이물질 제거 여부, 덕트 내 물기 및 먼지 없음 |
| 간섭 여부 | 타 설비와 간섭 점검 | 소방배관, 전선관 등과 충돌 여부 없음 |
이 외에도 현장에 따라 항목이 추가되며, 공정의 특수성에 따라 맞춤형 체크리스트를 구성할 수 있습니다.
🧾 검측 체크리스트 작성방법
1.공종 : 검측 대상이 되는 작업분야를 기입
2. 세부공종 : 공종 내에서 더 구체적인 작업 분야를 기재
3. 검측일자 : 검측이 진행되는 날짜를 기재(감리측과 날짜 협의)
4. 위치 및 부위 : 검측할 정확한 위치와 특정부분을 기재(첨부: 도면에 표시)
5. 검사항목 : 검측 대상이 되는 구체적인 항목들을 기재
6. 검사기준 : 국가표준, 규정, 제조사의 권장사항 등을 참고하여 검측 항목에 대한 기준 또는 규정을 기재
7. 검사결과 : 적합/ 부적합 또는 O,X 등으로 기재
8. 조치사항 : 검측 결과 부적합한 항목의 경우 취해야 할 조치 및 수정 사항등을 주체적으로 기재
예시1)
| 점검항목 | 상태 | 비고 |
| GI판 두께 0.8T 이상 | ☐ 적합 ☐ 부적합 | 실측 0.9T |
| 단면 치수 600×400 일치 | ☐ 적합 ☐ 부적합 | 도면과 오차 5mm |
| 플랜지 체결 및 실링 처리 | ☐ 적합 ☐ 부적합 | 가스켓 적용 완료 |
| 행거 간격 2.4m 이하 | ☐ 적합 ☐ 부적합 | 간격 평균 2.1m 유지 |
| 흡음재 부착 여부 | ☐ 적합 ☐ 부적합 | EPS 연결부 부착 확인 |
| 타설비 간섭 여부 | ☐ 적합 ☐ 부적합 | 소방배관과 간섭 無 |
※ 체크리스트는 엑셀, 워드, PDF 등으로 제작 가능하며 현장 특성에 따라 항목을 수정·보완하여 사용합니다.

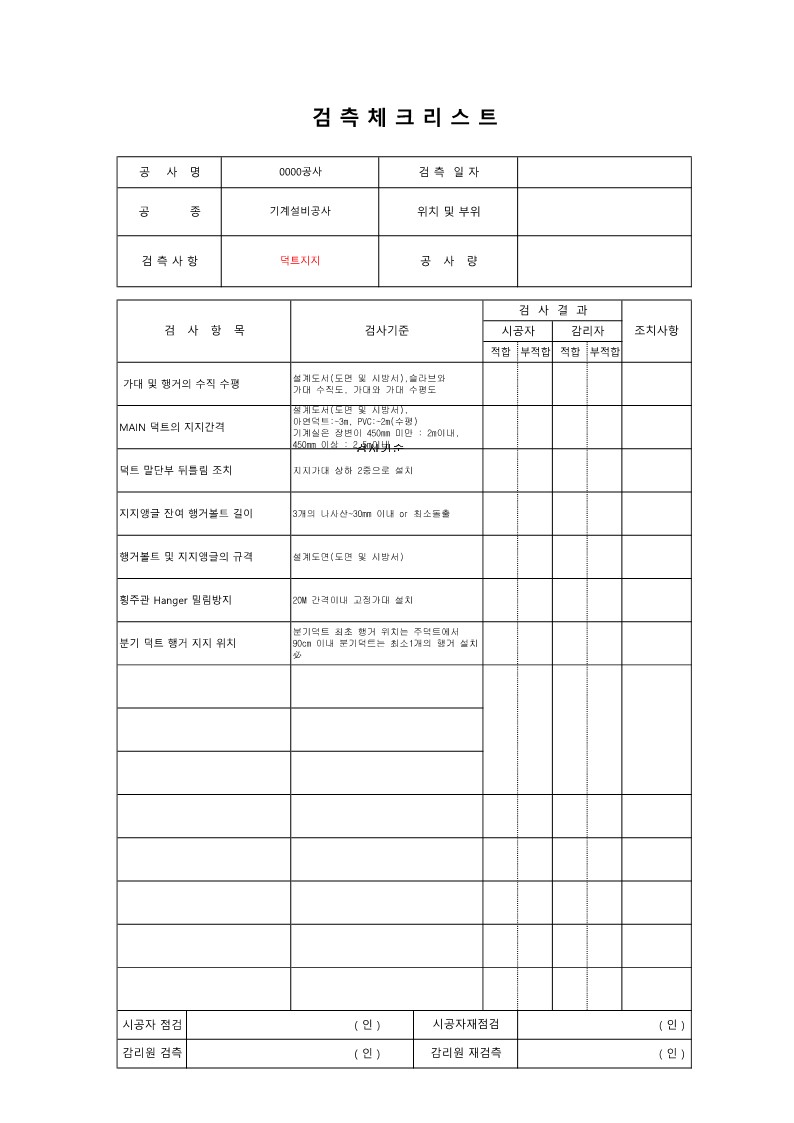

예시2)
- 덕트지지
- 덕트설치
- 덕트보온
- 제연설비
📌 실무 팁: 검측 불승인 방지하려면?
- 시공 전 설계도면 재확인 후 실측
- 덕트 제작 시 규격 통일, 품질표기
- 설치 후 반드시 내부 이물질 청소
- 흡음/단열 등 후속 공정은 검측 후 진행
- 감리 입회 전 사전 자가 점검 체크리스트 사용
🎯 마무리
덕트공사는 건축물의 숨 쉬는 통로를 만드는 핵심 공정입니다. 공기 순환 품질뿐 아니라 에너지 효율과 쾌적성에 직접 영향을 주므로, 정확한 시공과 검측은 필수입니다. 꼼꼼한 체크리스트 준비와 철저한 자가점검으로 검측을 통과하고, 품질 높은 현장을 완성해 보세요.
